    橡膠片阻尼測試報告

    • 前言：
      • 比較測試橡膠吸震墊之阻尼係數共五片，編號分別為 HD-800(Hai-Damp®)、HD-600(Hai-Damp®)、N101(NR材質)、0201(NBR材質)、C301(IIR材質)。
    • 測試儀器:
      1. HP 5423 Structural Dynamics Analyzer
      2. B&K 4366 Accelerometer(4.81PC/ms-2)
      3. B&K 2635 Charge Amplifier
      4. PCB 480A Power Unit
      5. PCB 205M08 Impluse Hammer Kit(0.5mv/lb)
    • 測試方法:

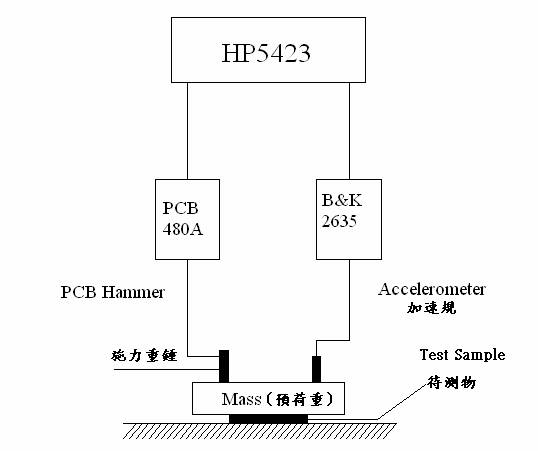

      1. 測試設置方式如下圖所示::
      2. 依上圖設置完成後，其中Mass之大小約為墊片金屬荷重之半;以特定大小之力敲擊Mass，可以得到頻率響應曲線， 　　 經過曲線嵌合運算以求出其自然頻率及阻尼系數。
    • 測試結果:
      測試項目
      編號      		 敲擊力
      (lb)      		 自然頻率
      (fn)Hz      		 阻尼系數
      tanδ(%)      		 Mass預荷重
      (kg)
      HD-800
      (Hai Damp®)      		 2000 117.7 22.9 99
      1400 159.4 22.9 99
      HD-600

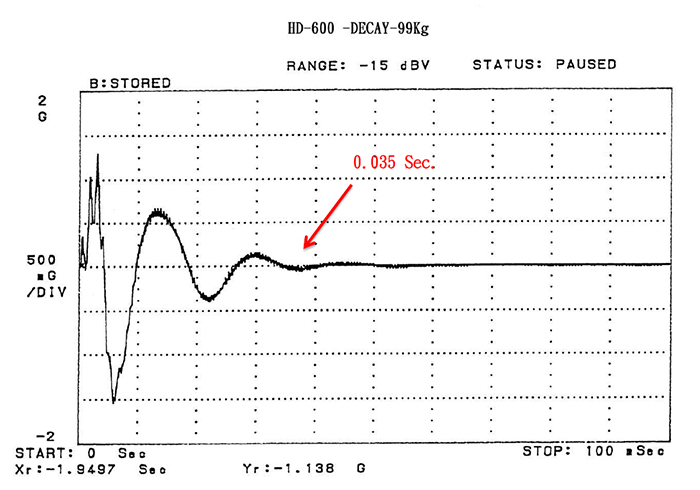

      (Hai Damp®)      		 1000 59.2 23.6 99
      500 68.6 27.5 99
      N-101

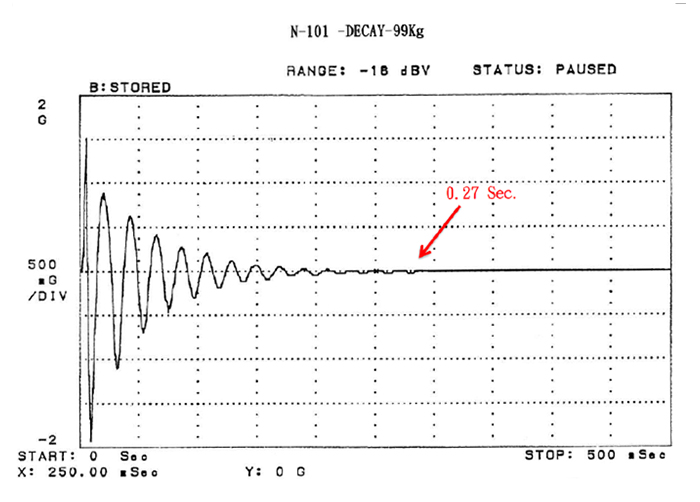

      (傳統天然橡膠材質)      		 1000 32.1 7.2 99
      500 40.6 7.2 99
      O-201
      (標準耐油膠)      		 500 45.8 10.8 43
      250 57.3 13.1 43
      C-301

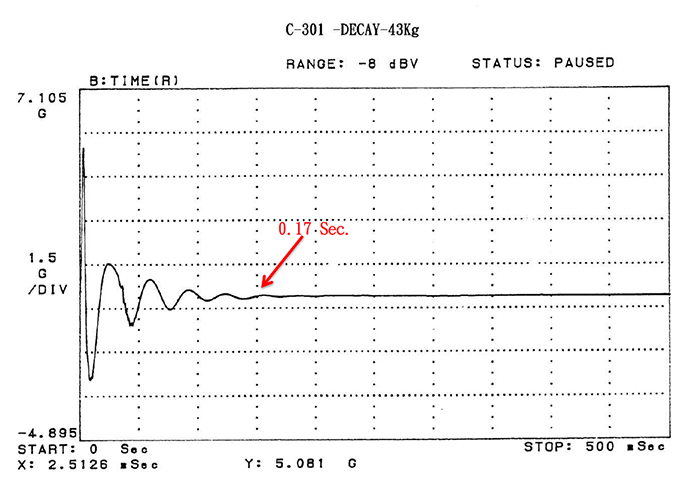

      (標準耐寒橡膠)      		 500 26.7 11.7 43
      250 30.0 15.2 43
      • 說明：
        • 本測試係委託工研院機械所進行測試的結果（報告書編號：F78L151）。
        • HD-800 為本公司產品(Hai Damp®)，硬度80~85˚A之系列材料。 HD-600 為本公司產品(Hai Damp®)，硬度60~65˚A之系列材料。
        • N-101 為傳統天然橡膠材質（即一般市售的防震墊），硬度60~65˚A材料。
        • O-201 為標準的耐油膠（NBR）系列材質，硬度60~65˚A材料。
        • C-301為標準的耐寒橡膠（IIR或BIIR）系列材質，硬度55~60˚A之材料。
        • HD-800、HD-600系列材質，除吸震效果特優外，其長期耐熱溫度可達110℃，耐候性能極佳；且其耐油特性接近標準耐油膠的耐油效果（在機油、潤滑油及柴油的接觸環境下，均可正常使用，不易失效）。

    試片動態特性(以模壓試片測試)

    品名 預荷重(kgf) 振動頻率(HZ) 振輻(mm) Kd
    (kgf/mm)    		 tan δ 硬度 比重
    Hai Damp® 平板
    HD-700    		 60 5 2 28.5 0.24 75A 1.306
    60 15 1 46.5 0.26
    60 30 0.5 56.5 0.28
    60 50 0.3 70 0.29
    Hai Damp® 平板
    HD-800    		 60 5 2 30.8 0.14 85A 1.465
    60 15 1 58 0.23
    60 30 0.5 100 0.28
    60 50 0.3 120.5 0.28
    NRC-1
    (某研究機構配方)    		 60 5 2 30.2 0.14 60A
    60 15 1 42.7 0.15
    60 30 0.5 51.3 0.14
    60 50 0.3 59.5 0.12
    S Brand
    （歐洲品牌）    		 60 5 2 30.3 0.19 81A 1.303
    60 15 1 53.8 0.27
    60 30 0.5 77 0.3
    60 50 0.3 96.5 0.3
    AVM2
    (NR/SBR合膠)    		 60 5 2 30.2 0.23 55A
    60 15 1 49 0.26
    60 30 0.5 68 0.26
    60 50 0.3 87 0.24
    AVM5
    (BIIR橡膠)    		 60 5 2 30.7 0.17 75A 1.213
    60 15 1 59 0.27
    60 30 0.5 80 0.28
    60 50 0.3 99.5 0.3
    AVM7
    (壓克力橡膠)    		 60 5 2 29.7 0.15 73A
    60 15 1 59 0.25
    60 30 0.5 104 0.28
    60 50 0.3 138 0.26
    • 說明：
      • 本測試係委託中科院所進行測試的結果。
      • 由測試結果可見，Hai Damp®系列產品之吸震阻尼值與歐洲S品牌相近，優於其他系列的產品。

    市售防震橡膠商品動態與靜態特性

    品名 預荷重(kgf) 振動頻率(HZ) 振福(+/- mm) Kd
    (kgf/mm)    		 tanδ Ks
    (kgf/mm)    		 Kd/Ks 硬度
    Hai Damp® HD-800 1000 5 0.5 1735 0.28 706 2.46 80A
    1000 15 0.1 3120 0.3 4.42
    S 品牌 (歐洲品牌)
    		 1000 5 0.5 1386 0.26 681 2.04 81A
    1000 15 0.1 2460 0.23 3.61
    國內品牌 TK12080 1000 5 0.5 1570 0.13 673 2.33 82A
    1000 15 0.1 2785 0.14 4.14
    國內品牌 Febrica 52224
    M12    		 450 5 0.5 788 0.2 430 1.83 81A
    450 15 0.1 1310 0.2 3.05
    • 說明：
      • 本測試係委託中科院所進行測試的結果。
      • 由測試結果顯示，Hai Damp® HD-800系列產品，具有最優異的吸震阻尼值，其吸震效果甚至優於歐洲S品牌產品。
